Конструкция и Маркировка автомобильных шин

Конструкция шины

Шина состоит из: каркаса, слоев брекера, протектора, борта и боковой части.

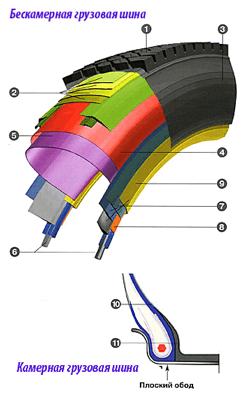

Конструкция автомобильных шин

  1. Протектор грузовой шины:  основная задача обеспечить максимальную степень сцепления автошины при минимизации её износа. Протектор защищает внутренние компоненты шины, находящиеся под каркасом.
  2. Брекер (защитный пояс):несколько слоев стального корда, проложенных  под небольшим углом,  обеспечивают прочность шины и стабилизируют слой полимерного корда, препятствуя проникновению посторонних предметов внутрь каркаса автошины.
  3. Боковина автошины:  обеспечивает защиту для слоя корда и выдерживает влияние деформационного изгиба шины и агрессивное воздействие внешних условий.
  4. Слой полимерного корда: слой радиального каркаса шины, передающий всю нагрузку между колесом и дорогой силы торможения и управления, выдерживает импульсные нагрузки, действующие на шину при рабочем давлении.
  5. Внутренний герметизирующий слой слой резины в бескамерных шинах, имеющий специальный состав, препятствующий потере давления.
  6. Связка борта шины:  стальной пучок бортовой проволоки обеспечивает надлежащую посадку и уплотнение шины на ободе и поддерживает ее в этом положении.
  7. Апекс/материал заполнитель: резиновый шнур-наполнитель борта и нижней части боковины шины, предназначенный для передачи усилий с жесткой области борта автошины на гибкую боковину.
  8. Упрочняющий слой: слой стальных жгутов над загибом радиального слоя корда, предназначенный для упрочнения и стабилизации переходной области между бортом грузовой шины и боковиной.
  9. Бортовая лента: слой твердой резины, который противодействует эрозии в зоне борта шины, вызываемой действием обода диска.
  10. Камера*:  отдельная воздушная камера, предназначенная для предотвращения потери воздуха, используемая исключительно в грузовых шинах камерного типа.
  11. Ободная лента (флеп, флап)*:  специальная резиновая лента, помещаемая между камерой и ободом. Защищает камеру от изнашивания и препятствует повреждению камеры воздействием обода колеса. * Применяется только для шин камерного типа.
  • Каркас - главный силовой элемент покрышки, состоит из прорезиненных нитей корда. Корд бывает текстильным, металлическим или стекловолоконным. Текстиль и стекло применяются в легковых шинах. Металлокорд — в грузовых. Стекловолокно отличается абсолютной стойкостью к гниению и растягиванию. Шины с использованием стекловолокна меньше разнашиваются и меньше подвержены порче в условиях высокой влажности и температуры (тропики).
  • Брекер находится между каркасом и протектором (подушка). Предназначен для защиты каркаса от ударов, придания жёсткости шине в месте соприкосновения с дорожной поверхностью и для защиты камеры от проколов. Изготавливается из толстого слоя резины (в лёгких шинах) или скрещенных слоёв металлокорда.
  • Протектор наружная резиновая часть покрышки шины. Обеспечивает сцепление шины с дорогой, а также для предохраняет каркас от повреждений. Протектор обладает определенным рисунком, который, в зависимости от назначения шины различается.
  • Борт позволяет покрышке герметично садиться на обод колеса. Для этого он имеет бортовые кольца и изнутри покрыт слоем вязкой воздухонепроницаемой (для бескамерных шин) резины.
  • Боковая часть предохраняет шину от боковых повреждений.
  • Шипы противоскольжения. В целях повышения безопасности движения автомобиля в условиях гололеда и обледенелого снега применяют металлические шипы противоскольжения.

Отличительные особенности шин

Пневматические шины автомобилей различаются по способу герметизации внутреннего объема, расположению нитей корда в каркасе шины, высотой и шириной профиля, типу протектора, по сезонному предназначению.
По способу герметизации шины бывают камерными и бескамерными. В настоящее время бескамерные шины вытесняют камерные.

Камерные шины (TUBE TYPE)

Камерные шины состоят из покрышки, камеры с вентилем и ободной ленты, одеваемой на обод диска.
Описание: конструкция автомобильного колеса с камерной шиной
Конструкция колеса с камерной шиной: 1 – обод диска; 2 – камера; 3 – шина (покрышка); 4 – вентиль

Вентиль представляет собой обратный клапан, позволяющий нагнетать воздух в шину и препятствует его выходу наружу

Описание: конструкция вентиля автомобильного колеса
Вентиль камеры: 1 – стержень золотника; 2 – резьбовая головка; 3 – втулка; 4 – уплотнитель; 5 – верхняя чашечка; 6 – уплотнительное кольцо золотника; 7 – нижняя чашечка; 8 – корпус вентиля; 9 – пружина золотника; 10 – направляющая чашечка; 11 –обрезиненный кожух.
Ободная лента предохраняет камеру от повреждений и трения о диск и обод покрышки.

Бескамерные шины (TUBELESS)

Бескамерные шины (TUBELESS) отличаются наличием воздухонепроницаемого слоя, наложенного на первый слой каркаса (вместо камеры)
Описание: конструкция автомобильного колеса с бескамерной шиной

Конструкция колеса с бескамерной шиной: 1 – протектор; 2 – герметизирующийвоздухонепроницаемый резиновый слой; 3 – каркас; 4 – вентиль колеса; 5 – обод.

Бескамерные шины обладают рядом преимуществ перед камерными собратьями, выражающимися в следующем:

  • уменьшенной массой и низким моментом инерции;
  • улучшенной балансировкой;
  • повышенной безопасностью и надёжностью, вследствие невозможности быстрой разгерметизации;
  • минимальным простоем в пути, который сократился в среднем на 60%, за счёт возможности отремонтировать небольшие проколы шины специальной пастой (для этого не требуется снимать шину с колеса);
  • увеличенным пробегом – в среднем на 11%. Это достигается благодаря отсутствию трения между камерой и покрышкой, стабильному внутреннему давлению и оптимальной температуре, которая выдержана за счёт повышенного переноса тепла от шины на обод.

Камерные и бескамерные шины по расположению нитей корда в каркасе могут быть как диагональной так и радиальнойконструкции.
Описание: конструкция автомобильного колеса с бескамерной шиной
Конструкция диагональной (а) и радиальной (б) шины: 1 — борта; 2 — бортоваяпроволока; 3 — каркас; 4 — брекер; 5 — боковина; 6 — протектор.

В радиальных шинах нити корда расположены вдоль радиуса колеса, а в диагональных - под углом к радиусу колеса, причем нити соседних слоев перекрещиваются. Радиальные шины более жесткие, у них больший ресурс, лучшая стабильность формы пятна контакта, меньшее сопротивление качению.

В зависимости от назначения и условий эксплуатации шины подразделяются на:

Дорожные (в обиходе называемые летними), предназначены для применения при положительных температурах на шоссейных дорогах. Шины этого типа обеспечивают наилучшее сцепление с сухой и мокрой дорогой, обладают максимальной износостойкостью и наилучшим образом приспособлены для скоростной езды. Для движения по грунтовым дорогам (особенно мокрым) и зимой они малопригодны.

  • Зимние, используемые на обледенелых и заснеженных дорогах, сцепные качества покрытия которых могут изменяться в зависимости от ситуации, от минимальных (гладкий лед или каша из снега и воды) до небольших (укатанный снег на морозе). Они обладают неплохими дорожными свойствами, несколько уступая летней “резине”. Многие зимние шины позволяют устанавливать шипы противоскольжения или уже ошипованы на заводе-изготовителе.
  • Всесезонные являются компромиссным вариантом между летними и зимними шинами, поэтому уступают по обеспечению сцепления и первым и вторым в соответствующих сезону условиях. Они позволяют круглогодично эксплуатировать автомобиль на одном комплекте шин.
  • Универсальные обладают свойствами, позволяющими эксплуатировать их как на шоссейных, так и на грунтовых дорогах. Их целесообразно применять для вседорожников, которые совершают примерно равные пробеги по шоссе и дорогам. Четкую границу между ними и всесезонными шинами провести бывает довольно трудно.
  • Повышенной проходимости рассчитаны для бездорожья и мягких грунтов. Использовать такие шины желательно только при редком движении по шоссе. В противном случае они будут быстрее изнашиваться и создавать высокий уровень шума.

Так же шины можно классифицировать по форме профиля:

  • Обычного профиля (82-70 % от ширины шины, например, 165/70R13)
  • Низкопрофильные (65-50 % от ширины шины, например, 225/60R17)
  • Сверхнизкопрофильные (<50 % от ширины шины, например, 255/40R18)
  • Широкопрофильные - применяются на автомобилях большой грузоподъемности, полноприводных автомобилях и прицепах. Их применение позволяет повысить проходимость автомобиля (на определенных грунтах), сократить расход материалов, так как они применяются часто по одной шине, вместо сдвоенных
  • Арочные - они устанавливаются на заднюю ось грузовых автомобилей по одной шине, вместо двух обычного профиля. Протектор арочной шины имеет редко расположенные грунтозацепы. Использование этих шин резко повышает проходимость автомобилей по мягким грунтам, песку, снежной целине, заболоченным участкам. Применение их на дорогах с твердым покрытием ограничено.

Основные параметры маркировки шин

Производители автомобильных шин маркируют свою продукцию согласно общим требованиям, поэтому все основные характеристики можно посмотреть на боковине покрышки.

Маркировка может быть в метрической, в дюймовой или указана в смешанной системе. У нас шины маркируются преимущественно в метрической системе.

Пример маркировки в метрической системе:
Описание: маркировка автомобильной шины

225/75R16 104R
Первым параметром может идти тип шины

  • Тип шины – (Service Type) необязательное обозначение (обязательно по DOT для Северной Америки), показывает назначение шины. Возможные значения: P — (Passenger car designation) легковой автомобиль, LT — (Light Truck) лёгкий грузовик , ST — (Special Trailer) прицеп, T — (Temporary) временная, используется только для запасных шин.
  • Ширина шины [225] – (section width) ширина профиля покрышки в миллиметрах от одной боковины до другой.
  • Отношение ширины профиля к высоте [75] – (aspect ratio) процентное отношение ширины профиля покрышки к ее ширине, в данном примере 75 обозначает, что «ширина шины» / «высота шины» = 75%. Если данное обозначение отсутствует, то оно считается равным 82%.
  • Конструкция шины [R] – (Internal Construction) обозначение, отображающее особенности построения корда покрышки. Возможные значения: R – (Radial) каркас шины радиального типа (распространенная ошибка, когда букву R принимают за обозначение радиуса). В шинах радиального типа корд каркаса покрышки натянут от борта к борту и прорезиненные нити не перехлестываются, а лежат параллельно друг другу по всей окружности покрышки и тем самым образуют слой каркаса. D — (Diagonal) диагональный тип каркаса. Особенность построения диагональных шин заключается в том, что нити корда расположены под углом к радиусу колеса. В одном слое нити идут в одном направлении, в другом слое – противоположном. В результате нити соседних слоёв перекрещиваются. B – (Bias belt) диагонально-опоясанная шина. Каркас покрышки такой конструкции аналогичен диагональным шинам, но в такой покрышке еще присутствует брекер, как у радиальных шин. Если данное обозначение отсутствует, то это означает, что шина имеет диагональный тип каркаса.
  • Диаметр шины [16] – (rim diameter) посадочный диаметр покрышки или монтажный диаметр шины. Расстояние в дюймах от одного внутреннего края шины к другому, так же равняется диаметру обода диска.
  • Индекс грузоподъемности [104] – (load index) показывает максимально допустимую нагрузку на одну шину при оптимальном давлении в шинах, при максимально допустимой скорости. В дополнение к этому на покрышке может указываться нагрузка — Max load (в кг). Таблица перевода индекса грузоподъемности в килограммы.

Таблица индексов нагрузки шины:

Описание: http://kolobox.ru/files/articles/2014/01/23/23-2.jpg Дублирование индекса максимальной нагрузки (1984LBS или 900кг.)
Описание: маркировка автомобильных шин
225/75R16 104R

Индекс скорости [R] – (speed symbol) показывает максимально допустимую скорость движения авто на таких шинах при полной нагрузке. Эксплуатация покрышек на предельно допустимых скоростях и нагрузке значительно снижает их ресурс. Не рекомендуется использовать шины на 100% возможной нагрузки и 100% допустимой скорости – это может привести к их разрушению. Таблица перевода индекса скорости в числовые значения.
Описание: http://kolobox.ru/files/articles/2014/01/23/23-3.jpg
В дюймовой системе размеры соответственно дюймовые.
Например параметры шины 35x12.50 R 15 LT 113R расшифровываются:
35x12.50 R 15 LT 113R

Внешний диаметр[35] шины в дюймах

35x12.50 R 15 LT 113R

Ширина шины [12.50] – (section width) ширина шины в дюймах.  (Обратите внимание, что это ширина именно шины, а не протекторной части. Например, для шины с указанной шириной 10.5 дюймов ширина протекторной части будет равна не 26.5, а 23 см, а протекторная часть 26.5 см будет у шины с указанной шириной 12.5.) Если не указан внешний диаметр, то профиль высчитывается следующим образом: если ширина шины оканчивается на ноль (например 7.00 или 10.50), то высота профиля считается равной 92%, если ширина шины оканчивается не на ноль (например 7.05 или 10.55), то высота профиля считается равной 82%

35x12.50 R 15 LT 113R
Конструкция шины [R] – (Internal Construction) обозначение говорящее о том, что каркас шины радиального типа.

35x12.50 R 15 LT 113R
Диаметр шины [15] – (rim diameter) посадочный диаметр покрышки или монтажный диаметр шины.

35x12.50 R 15 LT 113R
Тип шины – (Service Type)   необязательное обозначение (обязательно по DOT для Северной Америки), показывает назначение шины. Возможные значения: P — (Passenger car designation) легковой автомобиль, LT — (Light Truck) лёгкий грузовик , ST — (Special Trailer) прицеп, T — (Temporary) временная, используется только для запасных шин.

35x12.50 R 15 LT 113R
Индекс грузоподъемности [113] – (load index) показывает максимально допустимую нагрузку на одну шину при оптимальном давлении в шинах, при максимально допустимой скорости.

35x12.50 R 15 LT 113R
Индекс скорости [R] – (speed symbol) показывает максимально допустимую скорость движения авто на таких шинах при полной нагрузке.

Для диагональных шин была принята маркировка в смешанной системе.
Например 8,40-15/215-15
Здесь 8,40 - ширина шины в дюймах
15 - диаметр диска в дюймах
Через дробь идет обозначение ширины шины в миллиметрах и диаметр диска в дюймах

Дополнительные параметры маркировки автошин

  • Winter — зимние шины.
  • Пиктограмма в виде снежинки – маркируются шины для эксплуатации в суровых зимних условиях.
  • Aqua, Rain, Water, Aquatred, Aquacontact, и т. д. (или пиктограмма зонтик)— указывает на то, что шины эффективны на мокрой дороге.
  • AS, All Season или A.G.T. (All Grip Traction) – обозначение всесезонных шин
  • AW или Any weather – всепогодная
  • M+S (Mud+Snow) или M&S – грязь и снег, зимние или всесезонные шины специально спроектированы для улучшения управляемости автомобиля при движении по грязи или снегу.

В конце маркировки может стоять "Е" - шипованная резина.

  • Если на боковине шины отсутствуют вышеописанные обозначения, то эта покрышка предназначена для использования только в летних условиях.
    Описание: маркировка
  • All-Terrain – обозначение для вездеходных покрышек с универсальными свойствами, предназначенными для внедорожников.
  • Max pressure - Максимально допустимое давление, измеряется в кПа.
  • Max Load – Максимально допустимая нагрузка на шину, измеряется в кг (или английских фунтах).
  • ROTATION с направляющей стрелкой – наносится на шины с направленным рисунком протектора, указывает направление вращения шины.
  • FRT = Free Rolling Tire или Свободно Катящееся Шина: эта шина может быть установлена только на ось прицепа или на ось свободного качения и не может быть установлена на рулевую или ведущую ось.
  • HCT = Hot Climate Technology или Технология Жаркого Климата: Шина обладающая специфическими характеристиками для работы в странах с жарким климатом.
  • DOT – соответствие стандартам США. Департамент транспорта США, требует от производителей шин проводить оценку качества шин [Классификация шин по качеству], за исключением зимних шин. Этот код определяет компанию и фабрику, почву, партию, и дату производства (2 цифры для недели года плюс 2 цифры для года; или 2 цифры для недели года плюс 1 цифра для года для шин, сделанных до 2000г.)
  • E в окружности – маркируются покрышки соответствующие требованиям ECE (Economic Commission for Europe). Число указывает страну одобрения.
    Описание: маркировка шин
  • Reinforced (или буквы RF в конце типоразмера) – указывают, что покрышка усиленная, используется для автомобилей с повышенной грузоподъемностью, и имеет 6 слоёв. Буква C в типоразмере, обозначает грузовую покрышку, имеющую 8 слоёв.
  • XL (Extra Load) – усиленная шина.
  • Radial – шина радиальной конструкции. Одно и то же, что и литера R в типоразмере. Steel (steel belted) – значит в конструкции шины, присутствует металлический корд.
  • Outside, Side Facing Out – внешняя сторона шины с ассиметричным рисунком протектора. При монтаже надпись Outside должна находиться с наружной стороны машины.
  • Inside, Side Facing Inwards – внутренняя сторона шины с ассиметричным рисунком протектора. При монтаже надпись Inside должна находиться с внутренней стороны машины.
  • Retread — восстановленная;
  • Plies – особенности конструкции шины – Tread area: – состав слоя протектора; Sidewall: – состав слоя боковины.

Описание: маркировка шин
Tubeless или TL – маркировка бескамерных шин. Отсутствие данной маркировки указывает, что использование этой шины возможно только с камерой.
Tube Type, ТТ или MIT SCHLAUCH – шина должна эксплуатироваться только с камерой.
Параметры отражающие качество шин, согласно американской системе классификации качества автомобильных покрышек UTOG:
Traction А, В или С – коэффициент сцепления с дорожным покрытием или способность шины к торможению.
Принимает значения А, В, С. Коэффициент А означает наибольшую величину сцепления в своем классе.
Temperature А, В или С - показатель, характеризующий термостойкость шины. Возможные значения А, В и С. Показатель А является лучшим
Treadwear 200 – коэффициент износостойкости, определяется по отношению к базовой шине (у нее он равен 100) конкретного производителя. Получается в результате проведения стандартных тестов в США.
TWI (tread wear index) или TWID – указывает место расположения индикаторов износа проектора, выступов на дне канавок протектора. Когда протектор стирается до уровня этих индикаторов, то эксплуатация шины считается небезопасной и ее пора заменить.
Дата изготовления шины (четыре цифры, заключены в овал или прямоугольник с закруглёнными углами) – первые две цифры обозначают порядковый номер недели в году, следующие две год изготовления.
DA (штамп) – указываются незначительные производственные дефекты, не препятствующие нормальной эксплуатации.
На шине также указываются:
• Товарный знак, наименование изготовителя
• Торговая марка (модель шины).
• Made in … – название страны производителя покрышки.
FB – (Flat Base) – маркировка шин без защиты обода диска.
FR – (Flange pRotector) – маркировка шин с защитой обода диска.
Green X, Reduces CO2 – обозначения шин с низким сопротивлением качению, указывают на экономию топлива благодаря использованию таких шин.
RunFlat, RunOnFlat, HP, SSR, SST – обозначения указывающие, что это шины аварийного хода, предоставляют возможность продолжать движение даже при спускании колеса.
RPB (Rim Protection Bar) или MFS – (Maximum Flange Sheild) – защита обода диска от повреждений об бордюры и тротуары.
Цветные метки используемые для маркировки шины:
Описание: маркировка шин
Желтая маркировка на шине (круглая или треугольная метка) на боковине означает самое легкое место на шине. При монтаже новой шины на диск, желтую метку нужно совместить с самым тяжелым местом на диске. Обычно это то место, где крепится ниппель. Это позволяет улучшить балансировку колеса и поставить грузики меньшего веса.
На шинах с пробегом эта желтая маркировка-метка не так актуальна, поскольку, как правило, при износе автошины её баланс смещается.
Описание: маркировка шин
Красная маркировка (красная точка на шине) - означает место максимальной силовой неоднородности, проявление которой обычно связано с различными соединениями разных слоев шины при её изготовлении. Эти неоднородности - абсолютно нормальное явление, и они есть у всех шин. Но обычно помечают красными точками только те шины, которые идут на первичную комплектацию автомобилей, т.е. когда машина выходит с завода.
Эту красную метку совмещают с белыми метками на дисках (белые метки маркировки на дисках тоже ставятся в основном для первичной комплектации авто), которые обозначают самое близкое место к центру колеса. Это делается для того, чтобы максимальная неоднородность в шине минимально сказывалась при движении, обеспечивая более сбалансированную силовую характеристику колеса. При обычном шиномонтаже не рекомендуется обращать внимание на маркировку шины красной меткой, а руководствоваться желтой меткой, совмещая её с ниппелем.
Описание: маркировка шин
Маркировка - белый штамп с цифрой означает номер инспектора, который проводил финальный осмотр шины на заводе-изготовителе
Цветные полоски на протекторе шины делаются, чтобы было удобнее "опознавать" шину на складе. У всех моделей автошин и различных типоразмеров эти маркировки разные. Поэтому, когда шины стоят в стопках на складах, сразу видно, что данная стопка шин имеет один и тот же типоразмер и модель. Никакой другой смысловой нагрузки эти цветные полоски на шине не имеют.
Часто производители указывают пиктограммы на шинах:
Описание: маркировка шин
Графическим символом, изображающим снежинку на фоне горы маркируются шины для эксплуатации в суровых зимних условиях. Этот символ введен в обиход американскими и канадскими производителями. Он известен под акронимом 3PMSF (Three Peak Mountain Snow Flake)
Описание: пиктограммы маркировки шин
Пиктограммы на универсальной (всесезонной) шине.
Слева направо это означает: лето, дождь, снег, экономия топлива, уверенное прохождение поворотов. Другие, если и вводят аналогичные значки, стараются держать их на сайте компании, ведь эта информация нужна лишь при выборе шин.
